infraPLANA
R
Une nouvelle technologie de
haut-parleurs pour l’infra grave
A planar LOUDSPEAKER TECHNOLOGY FOR INFRA-BASS
LS 50
Caracteristiques techniques

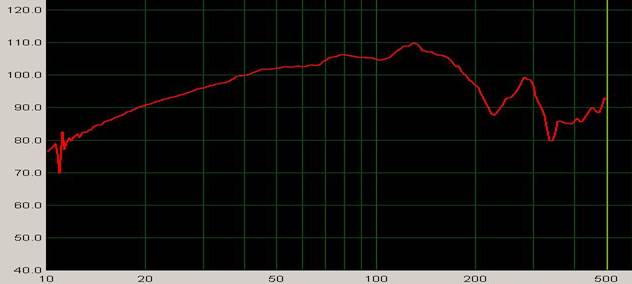

REPONSE
AMPLITUDE / FREQUENCE
Mesure
faite en extérieur (free field) , à 1m en face du haut-parleur. Le LS50 posé au
sol.
Cette
courbe ‘montante’ est de très bon augure dans une pièce, car les basses
fréquences augment lorsqu’on met le LS50 en encoignure.
La
réponse dans le grave sera donc meilleure en dessous de 50 Hz, dans la pièce
d’écoute.

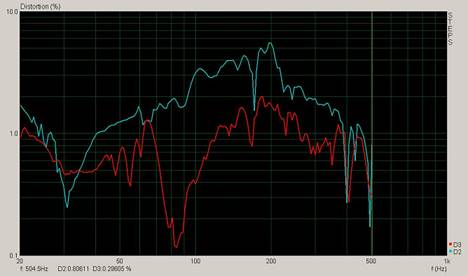

DISTORSION
Mesure faite avec 3W
sur le LS50
5 % maxi dans la bande
utile
EFFICACITE
Efficacité
moyenne : 93 dB/W/m
IMPEDANCE
Résistance courant
continu : 8 Ohms
Résonance à 27 Hz
environ.
Le module d’impédance
remonte progressivement au dessus de 500 Hz
|
Type d’aimants |
NEODYME |
|
Champ magnétique dans
les entrefers : |
0,5 T |
|
Résistance du
conducteur en courant continu (Re) |
8 Ohms |
|
Impédance (Z) |
8 Ohms |
|
Impédance à Fs |
120 Omms |
|
Efficacité |
93 dB / W / m |
|
Facteur de force BL |
25 Tm |
|
Puissance admissible
permanente |
100 W |
|
Puissance minimale
d’amplificateur recommandée pour une écoute réaliste dans un salon |
50 W |
|
Fréquence de résonance
: Fs |
27 Hz |
|
Fréquence maximum
d’utilisation |
200 Hz |
|
Surface émissive totale |
0,47 m² |
|
Déplacement crête à crête en mode linéaire |
15mm |
|
Volume d’air déplacé cac en mode linéaire (bobine dans un champ
constant) |
1,7 litre |
|
Poids en ordre de
marche |
25 kg environ |
12/2011 Infraplanar
production
